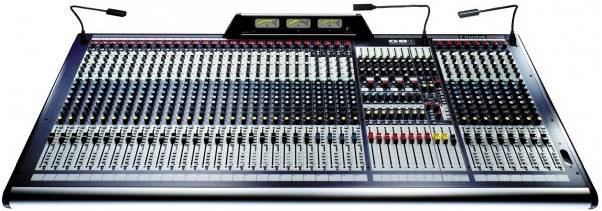

SOUNDCRAFT GB8-40 - Микшерный пульт

Предшествующая GB8 серия GB4 нашла много друзей, среди которых известный "Cavern Club" в Ливерпуле и "Бедфорд" в Южном Лондоне. 8-шинная архитектура, что и отражено в названии серии, сделала GB8 весьма успешной. В нём гармонично слились самые современные технологии и достижения, изысканный элитный дизайн и качество выше похвал, которое уже неразрывно связано с именем компании-производителя.

GB8-40 имеет, соответственно, 40 каналов, каждый из которых с четырьмя полнофункциональными стерео каналами и четырьмя стерео возвратами. Микшер предназначен для использования в храмах, на концертных площадках и в небольших гастрольных звуковых системах.

4 "немые" группы позволяют приглушать несколько каналов одновременно. Консоль также имеет выходную матрицу с одиннадцати на четыре канала выхода, подпитку из групповых шин и основного L, R и C (моно) выходов.

GB8 имеет некоторые уникальные механические свойства. Прочный стальной корпус с наклонном задней панели, облегчающим настройку, а интеграл питания имеет возможность связи для внешнего резервного питания. Особое внимание было уделено внутреннему устройству - для обеспечения надежности в тяжелых условиях все модули ввода встроены с отдельными вертикально установленными печатными платами, установленные на стальной передней панели корпуса с индивидуальным гаечным креплением потенциометров.

• 19 шин
• +48 В фантомное питание индивидуально включаемое на каждом канале
• 4 полнофункциональных стерео-канала
• 8 Аукс-посылов (все переключаются пре- пост- фейдер)
• 8 подгрупп
• 4 стерео возврата
• 4 мьют группы
• 11x4 выходная матрица
• LED индикатор на каждом канале
• Выходные VU индикаторы - право, лево, центр
• Микрофонные преампы GB30
• Выход записи с лимитером

Характеристики:

Частотная характеристика: 20 Гц - 20 кГц, < 1 дБ
Коэффициент гармонических искажений (при +10dBu на выходе, 30 дБ чувствительности)

• XLR Input to Direct output: < 0.007%, 1 кГц
• XLR Input to Mix output: < 0.008%, 1 кГц

Уровень шума

• Mic Input E. I. N (maximum gain) : :
• Mix (32ch routed to mix, faders down,22Hz-22kHz. :
• Group (32ch routed to mix, faders down,22Hz-22kHz : :
• Aux (32ch routed to mix, faders down,22Hz-22kHz : :

Взаимное проникновение между каналами

• Input Channel muting:
• Input fader cutoff:
• Input pan pot isolation: :
• Mix routing isolation:
• Group routing isolation:
• Adjacent channel isolation: :
• Group-Mix crosstalk:
• Aux send off:
• Typical CMRR at max gain @ 1kHz: :80dB

Пропускной фильтр ВЧ (Моно вход)

100Hz, 18dB/octave

Эквалайзер (Моно вход)

• HF:13kHz, +15dB, 2nd order shelving
• Hi-Mid: 550Hz - 13kHz, +15dB, Q = 1.5
• Lo-Mid: :80Hz - 1.9kHz, +15dB, Q =1.5
• LF: :80Hz, +15dB, 2nd order shelving

Индикация
6 трехцветных 12-сегментных индикатора

Мощность

• питание (внутренний блок) 85V-270V переменного тока, 50/60Hz универсальный вход
• птребление: менее 50W

Условия эксплуатации

• Температурный диапазон : -10^(o) C to +30^(o) C
• Относительная влажность:0% to 80%

Спецификация вход / выход

Вход и выход

Уровни

• Моно и стерео микрофонные входы : +15dBu max
• Моно и стерео линейные входы: +30dBu max.
• Стерео входы и возвраты инсертов: +20dBu max.
• Все выходы: : +20dBu max.
• Номинальный рабочий уровень : :0dBu
• Мощность выхода на наушники:2 x 250mW в 200 наушники

Вход и выход

Импеданс

• Микрофонный вход :2k
• Линейные входы и стерео возвраты:10k
• Возврат инсерта входного канала:5k(с EQ, в худшем случае 3k)
• Mix, Group, Aux, Matrix и директ-выходы:150
• Посылы инсертов: 75
• Рекомендуемый импеданс на наушники: :50-600

Вес: 40 кг

• Гарантия (срок) - 1 год
