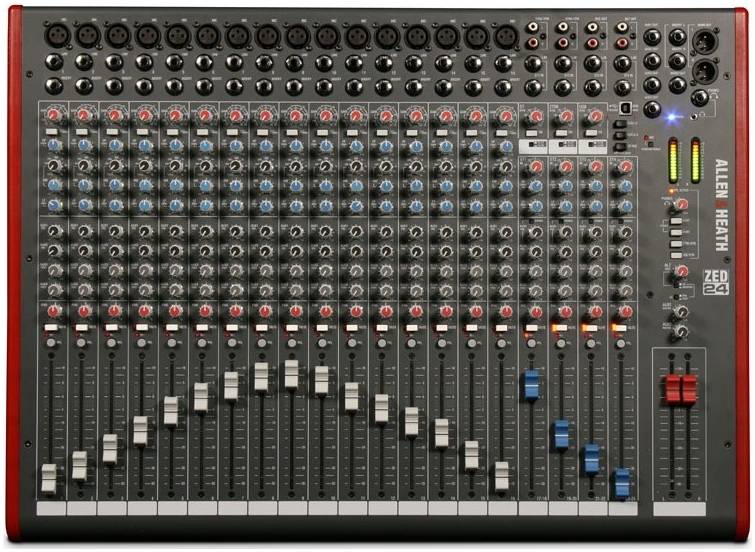

ALLEN&HEATH ZED24 - Микшерный пульт

ALLEN&HEATH ZED24 - Микшерный пульт 16 моно, 4 стерео входа, 4 AUX, USB интерфейс

Микшеры серии ZED разработаны в графстве Корнуэлл, Великобритания и выпускаются наряду с широким кругом профессиональных микшерских консолей. Многие компоненты микшеров ZED идентичны тем, что устанавливаются в большие консоли Allen&Heath, что обеспечивает высокое качество и надежность работы. ZED великолепны для микширования живого звука: очень просты и удобны в эксплуатации, а 100 мм фейдеры обеспечивают точность управления. Данные микшеры также прекрасно подходят для записи звука как с живого выступления, так и в качестве домашней студии звукозаписи.

Микрофонные / линейные предусилители
Предусилители микшера ZED-24, основан на предусилителях микшеров серии PA, построен по двухступенчатой схеме и имеет большой запас по усилению сигнала (69dB), поступающего с входа XLR, а также точное управление уровнем сигнала. Благодаря тому, что основное усиление приходится на первый каскад, сигнальный шум сводится к минимуму. Линейные сигналы поступают во второй каскад предусилителя через линейный Jack-разъем, что обеспечивает значительно более низкие шумы, чем при использовании линейного входа.

Эквалайзер
Микшеры серии ZED оснащены 3-полосным эквалайзером на каждом входном моно канале и 2-полосным эквалайзером на стерео каналах. Частотные характеристики каждого эквалайзера определены так, что обеспечивают наилучший эффект при использовании разных источников.

Шины AUX
Предусмотрено четыре вспомогательных шины: две - до фейдера и две - после фейдера.Шины Aux 1 и 2 имеют мастер-регуляторы уровня. Сигнал с вспомогательных шин можно отправить на выход USB для записи или добавления эффектов, а шины Aux 1 и 2 можно настроить как стерео пару с посылами на стерео каналах, включаемых в моно или стерео.

USB
Получение аудио в/из компьютера в современном мире считается общим требованием для живого звука и создания музыки. Это требование выполнено на ZED и Вам больше не нужно лазить вокруг своего компьютера в поисках входа звуковой карты или регулировки уровня. Просто подключите компьютер в USB ZED, выберите USB маршрутизацию на микшере и устройство на компьютере – все готово, работайте с удовольствием! Переключение и подключение через терминалы джек гнезд предоставляет различные конфигурации посыл/возврат.

Технические характеристики Allen&Heath Zed24 (Zed-24):

• 16 моно каналов
• Микрофонный вход Neutrik XLR
• 1/4" Neutrik Jack-разъемы
• Insert канала
• Линейный микрофонный сверхчувствительный вход DuePre
• MusiQ 3-х полосный эквалайзер
• 4 посыла Aux
• Загорающийся Mute
• Панорама звуковой картинки
• Загорающийся индикатор PFL и пика
• 100мм фейдеры ALPS
• 4 стерео канала с 2-х полосным эквалайзером и входами для дополнительных источников
• Стерео возвраты и воспроизведение
• Все входы с регулировкой уровня
• 12-ти полосная индикация
• Функция моно/стерео на Aux 1-2
• Секция мониторного выхода
• Источник стерео выхода Alt
• Настраиваемый стерео вход/выход USB
• ПО Cake walk SONAR LE в комплекте с микшером
• Доступны рэковые крепления для монтажа в стойку

Спецификация

Рабочие уровни

• Вход
• Mono channel (XLR) Input +6 to –63dBu for nominal (+17dBu in max)
• Mono channel Line Input (Jack socket) +10 to –26dBu (+30dBu maximum)
• Insert point (TRS Jack socket) 0dBu nominal +21dBu maximum
• Stereo Input (Jack sockets) 0dBu nominal (control = Off to +10dB)
• Stereo input (phono sockets) 0dBu nominal (control = Off to +10dB)
• Выход
• L, R & Mono Outputs (L&R XLR, Mono Jack) 0dBu nominal. +21dBu maximum.
• Aux Outputs (Jack sockets) 0dBu nominal. +21dBu maximum.
• Alt Outputs (phono sockets) 0dBu nominal. +21dBu maximum.
• Rec Outputs (phono sockets) 0dBu nominal. +21dBu maximum.

Частотная характеристика

• Mic in to Mix L/R Out, 30dB gain +0.5/-1dB 20Hz to 20kHz.
• Line in to Mix L/R out 0dB gain +0.5/-1dB 10Hz to 30kHz
• Stereo in to Mix L/R out +0.5/-1dB 10Hz to 30kHz

THD+n

• Mic in to Mix L/R Out, 0dB gain 1kHz +10dBu out 0.004%
• Mic in to Mix L/R Out, 30dB gain 1kHz 0.014%
• Line in to Mix L/R out 0dB gain 0dBu 1kHz 0.005%
• Stereo in to Mix L/R out 0dB gain +10dBu 1kHz 0.003%

Запас по перегрузке

• Analogue Headroom from nominal (0Vu) 21dB
• USB in & out headroom from nominal (0Vu) 14dB
• USB аудио кодек
• USB Audio In/Out USB 1.1 compliant 16bit.
• Sample Rate 32, 44.1, or 48kHz

Шум

• Mic Pre EIN @ max gain 150R input Z 22-22kHz -127dBu
• Mix L/R out, L/R faders = 0, 22-22kHz ZED-14 -88dBu
• Mix L/R out, L/R faders = 0, 22-22kHz ZED-24 -84dBu
